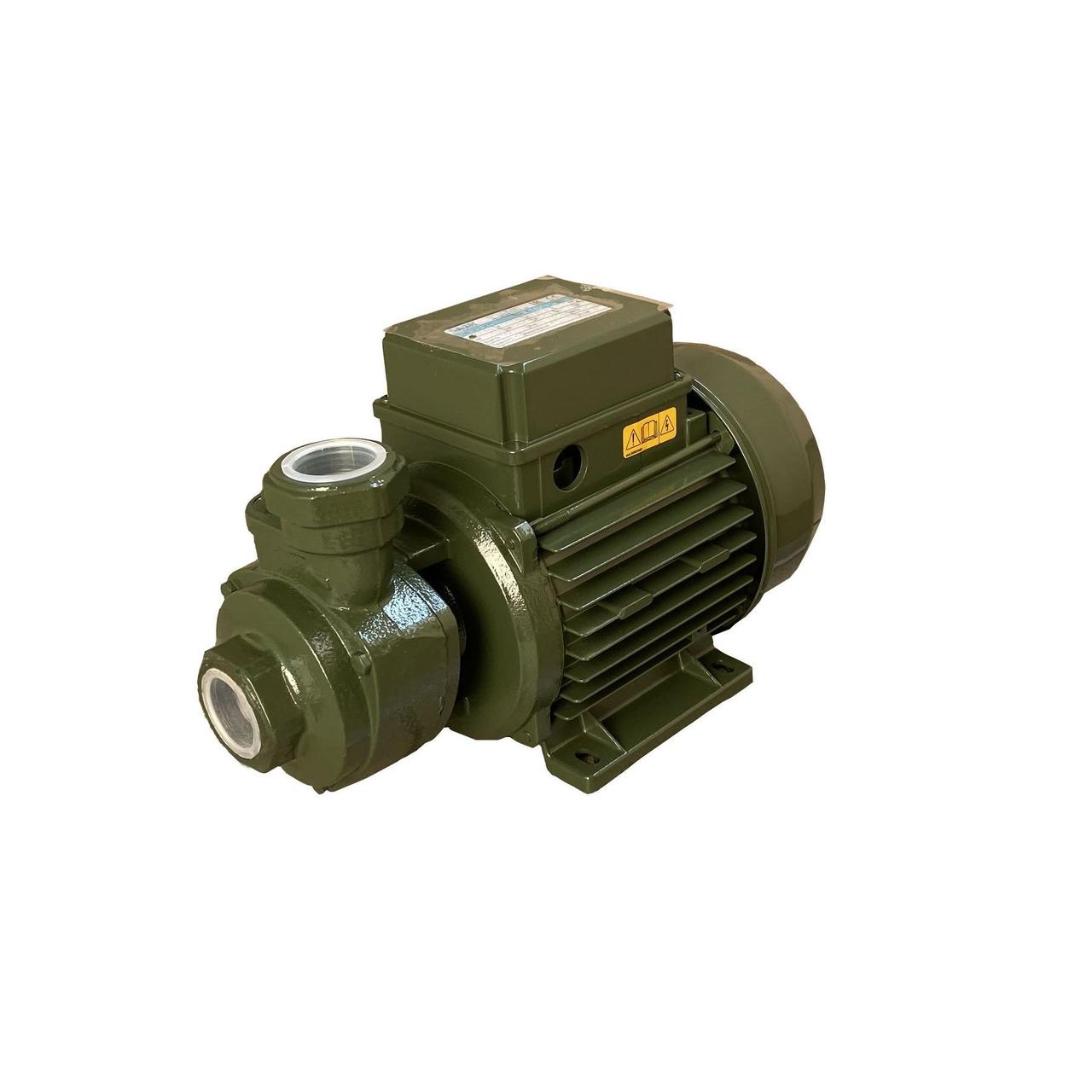

Насос вихревой KF-4 0.75 кВт SAER
Принцип роботи.
Серія відцентрових, зовнішніх насосів KF має одне робоче колесо периферійного типу (вихрові електронасоси).
Особливість цих насосів в тому, що на периферії їх робочого колеса є деяка кількість радіальних лопаток, що передають енергію рідини, що перекачується.
Спеціальний профіль лопаток забезпечує радіальну рециркуляцію рідини, що надходить в насос, між лопатками робочого колеса і корпусом насоса.
Ця особливість дає можливість поступового підвищувати тиск рідини в процесі її переходу від всмоктуючого до нагнітального
патрубка, тим самим отримуючи рівномірність потоку і відсутність пульсацій, а також високий тиск і крутизну кривих робочих характеристик.
Область застосування
Наоаси знайшли своє застосування для автоматичної подачі води спільно з резервуарами - автоматичними агрегатами підтримки тиску, для зрошення городів і садів
(монтаж потрібно проводити в місцях, захищених від атмосферного впливу), для викачування або подачі в ємності при використанні тільки чистої води.
Конструктивні характеристики
Корпус насоса і опора двигуна виготовлені з чавуну з латунною вставкою
Механічне ущільнення - з кераміки і графіту
Електродвигун закритого типу з зовнішньою вентиляцією. В однофазних двигунах з робочим конденсатором передбачено вбудований термозахисний пристрій (на вимогу)
Ступінь захисту: IP44
Клас ізоляції: F
Напруга: 230V-50Hz
Технічні характеристики
Подача - до 3.0 м3 / год
Напір - до 76 м
Застосовується для перекачування чистої води і хімічно неагресивних рідин без абразивних включень
Температура рідини -15 ° С до +70 ° С.
Максимальна температура навколишнього середовища 40 ° С
Максимальний робочий тиск - 9 бар
Допустимі гідравлічні характеристики згідно UNI / ISO 2548 - клас C, доповнення B, електричні особливості згідно CEI
Манометрична глибина всмоктування до 8 метрів; для манометричної глибини всмоктування понад 5 м рекомендується монтувати діаметр всмоктуючої магістралі більший, ніж діаметр всмоктуючого патрубка насоса.
Встановлення
Насос повинен бути встановлений в горизонтальному положенні.
